U-Series від d&b audiotechnik: новий погляд на компактний point source
З появою d&b audiotechnik U-Series компанія фактично перезапустила саму ідею компактного багатофункціонального точкового гучномовця. Це не еволюція попередніх моделей, а повністю нова платформа, створена з нуля — з іншим підходом до електроакустики, конструкції корпусу та системної архітектури.

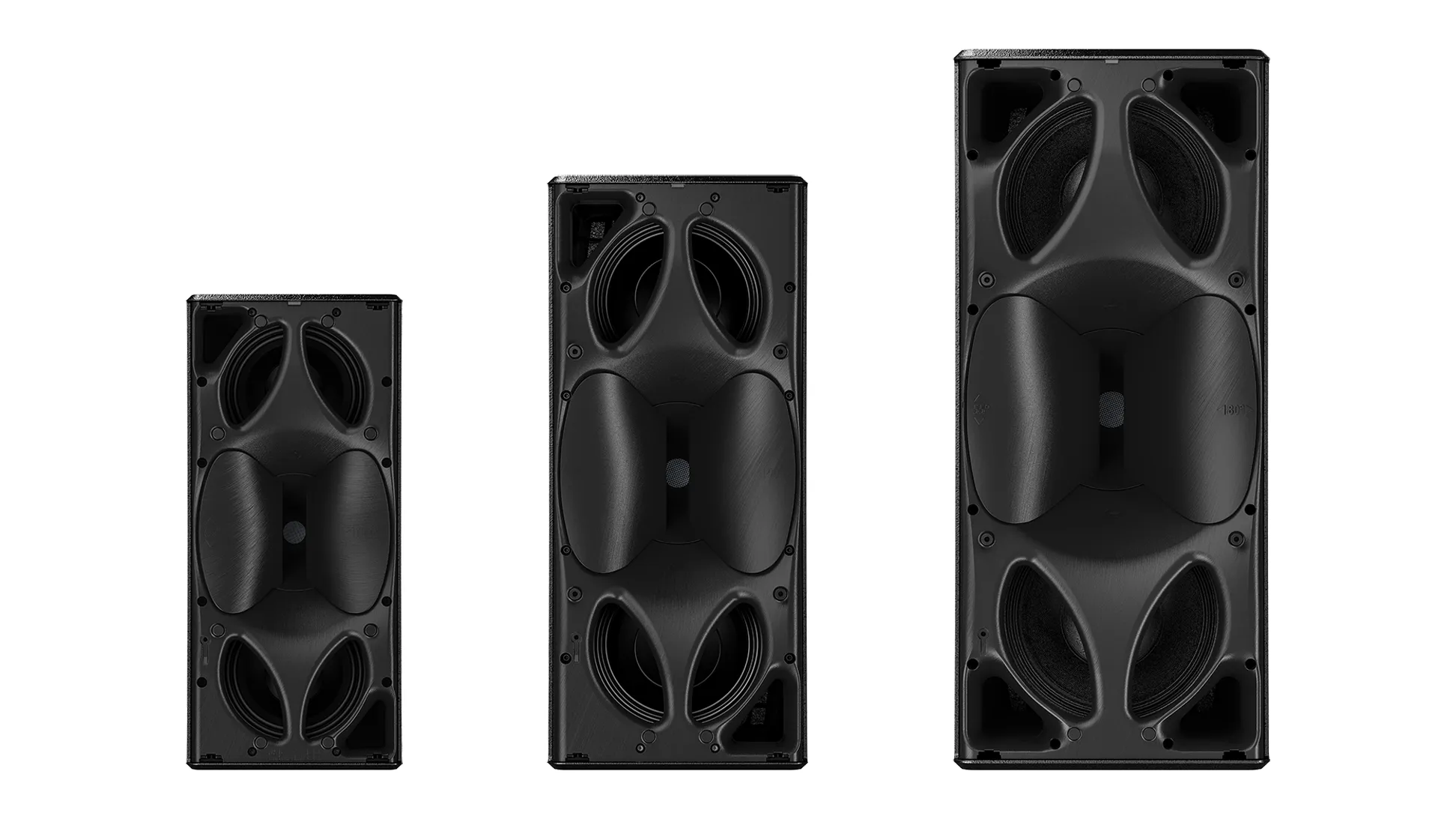

U-Series складається з трьох базових моделей у пасивному виконанні (U3, U5, U7) та їхніх мережевих активних версій (U3N, U5N, U7N). Пасивні моделі працюють у звичній для d&b екосистемі з фірмовими DSP-підсилювачами. Мережеві варіанти, вперше для цього класу у d&b, відкривають можливість гнучкої топології живлення, передачі аудіо та керування — з різними сценаріями резервування.
Ідея проста: система має адаптуватися до проєкту, а не навпаки. Саме це d&b і називає свободою системної архітектури.
Конструкція та промисловий дизайн
U-Series побудована навколо складної акустичної концепції, яка вимагала нестандартного інженерного підходу до виробництва. Корпус не виглядає як «інструмент із турового складу»: відсутні видимі ручки чи точки підвісу, поверхні чисті й стримані.
З одного боку — акустика легко інтегрується в інсталяційні простори, де важлива естетика. З іншого — конструкція корпусу та покриття розраховані на мобільне використання й витримують турові навантаження.
Електроакустична архітектура
Ключова особливість U-Series — біпольна конфігурація низькочастотної секції. Такий підхід дозволяє зберігати контроль вертикальної спрямованості приблизно від 500 Гц і нижче — нетипово для компактного point source.
Високочастотна секція оснащена обертовим хвилеводом (без використання інструментів), який забезпечує точний контроль дисперсії, стабільну поведінку поза віссю та високий динамічний запас при низькому рівні спотворень.
Усі три моделі мають узгоджену тональність і розширення НЧ до 55 Гц (-5 dB), що суттєво спрощує системне проєктування.
Пасивні та мережеві версії кожної моделі фізично й акустично ідентичні — різниця лише в архітектурі підсилення та підключення.
Централізована чи децентралізована система?
Традиційно всі гучномовці d&b були пасивними та працювали з фірмовими 4-канальними DSP-підсилювачами. Це надійна та прогнозована схема, але вона передбачає централізовану топологію.
U-Series додає альтернативу. Тепер можна обирати між:
- класичною централізованою схемою з підсилювачами d&b,
- децентралізованою архітектурою з вбудованим підсиленням у кожному гучномовці.
Мережеві версії підтримують живлення від AC, PoE++ або обидва одночасно для резервування. Передача сигналу можлива через MILAN або аналог, керування — через d&b R1 або локально через NFC.
У конфігурації «один кабель» (PoE++, Milan, R1) живлення, аудіо та керування передаються одним Ethernet-кабелем CAT6, що суттєво скорочує монтажний час і кількість кабельної інфраструктури.

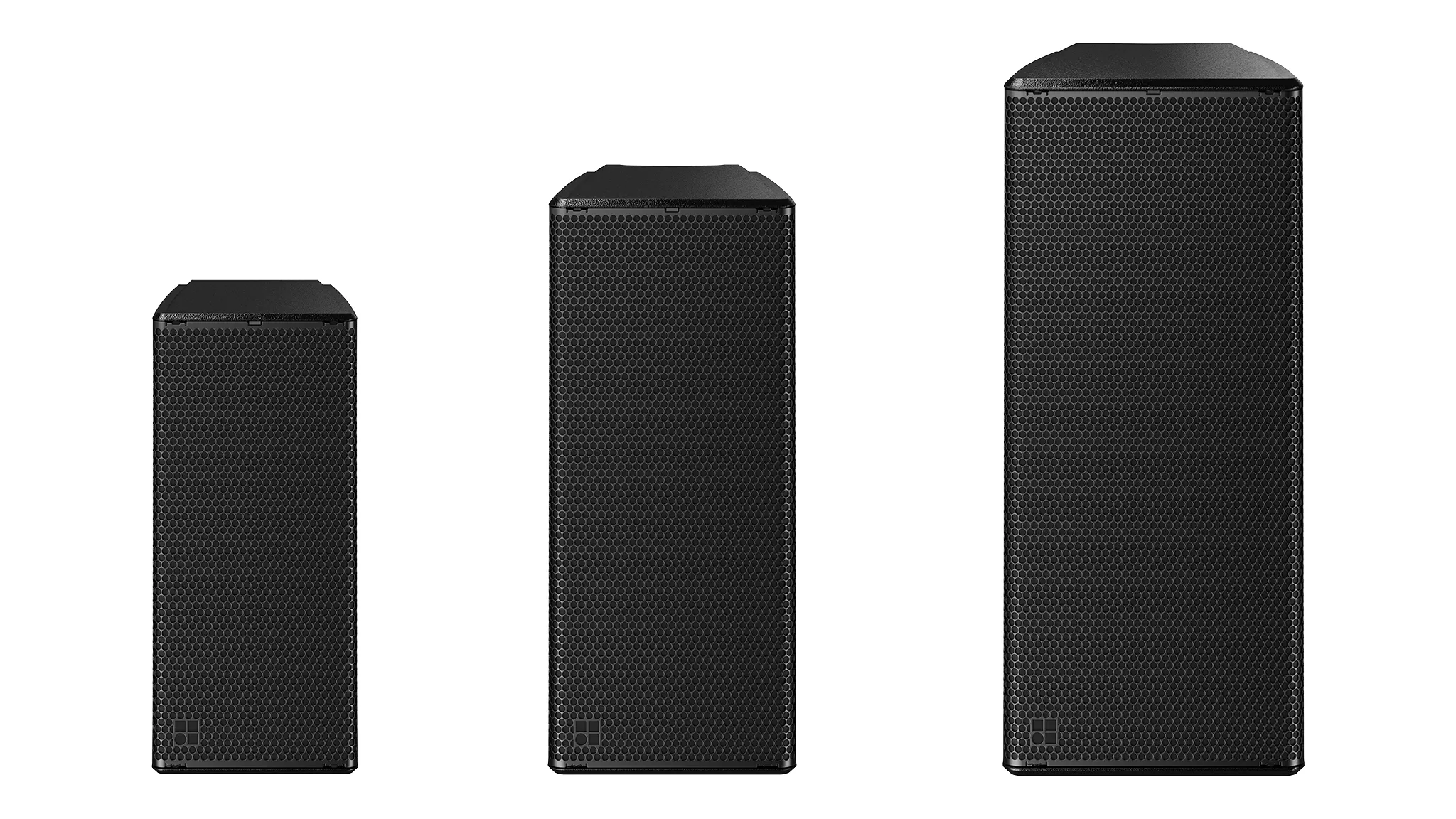

Пасивні моделі U-Series
Класичні рішення для роботи з підсилювачами d&b:
- U3
- U5
- U7
Ці моделі орієнтовані на інсталяційні та мобільні застосування, сумісні з енергоефективними підсилювачами 5D / 5DM і покликані замінити молодші моделі Xs-серії.

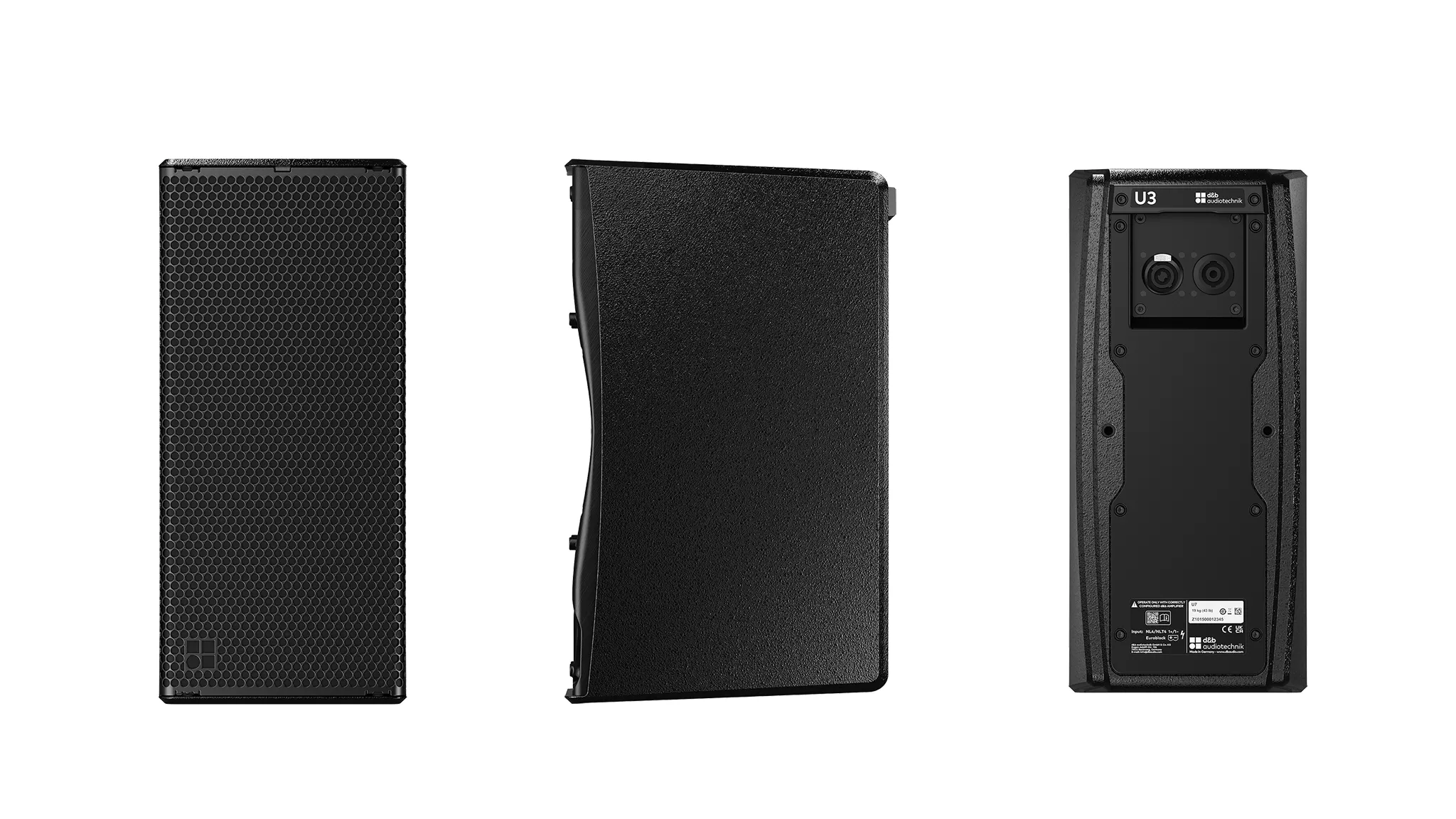

d&b audiotechnik U3
Найменша модель у серії — компактний двосмуговий гучномовець із двома 5-дюймовими НЧ-драйверами у біпольній конфігурації та компресійним драйвером на обертовому рупорі. Підходить для застосувань з обмеженим простором.
✔ Компоненти: 2 × 5″ LF + 0.75″ HF
✔ Покриття: 100° × 65° (обертовий рупор)
✔ SPLmax: 128 dB
✔ Потужність (RMS/peak): 150 W / 500 W
✔ Частотний діапазон (-5 dB): 61 Hz – 18 kHz
✔ Імпеданс: 12 Ω
✔ Вага: 7.1 кг

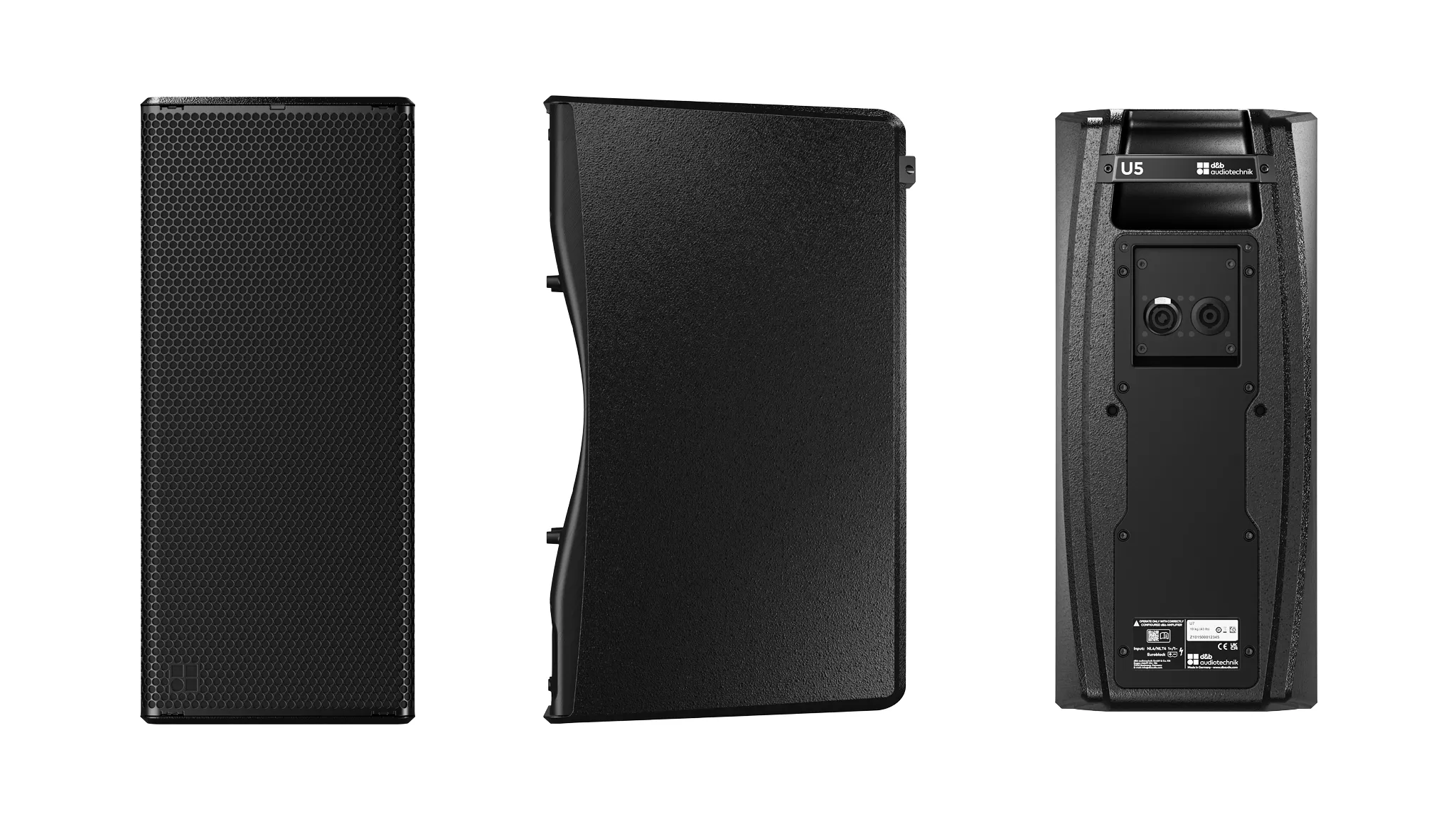

d&b audiotechnik U5
Середній формат із двома 6.5″ НЧ-драйверами та 1″ компресійним драйвером. Забезпечує більший запас по рівню звукового тиску для середніх залів.
✔ Компоненти: 2 × 6.5″ LF + 1″ HF
✔ Покриття: 90° × 60° (обертовий рупор)
✔ SPLmax: 133 dB
✔ Потужність (RMS/peak): 200 W / 700 W
✔ Частотний діапазон (-5 dB): 58 Hz – 17 kHz
✔ Імпеданс: 8 Ω
✔ Вага: 11.5 кг

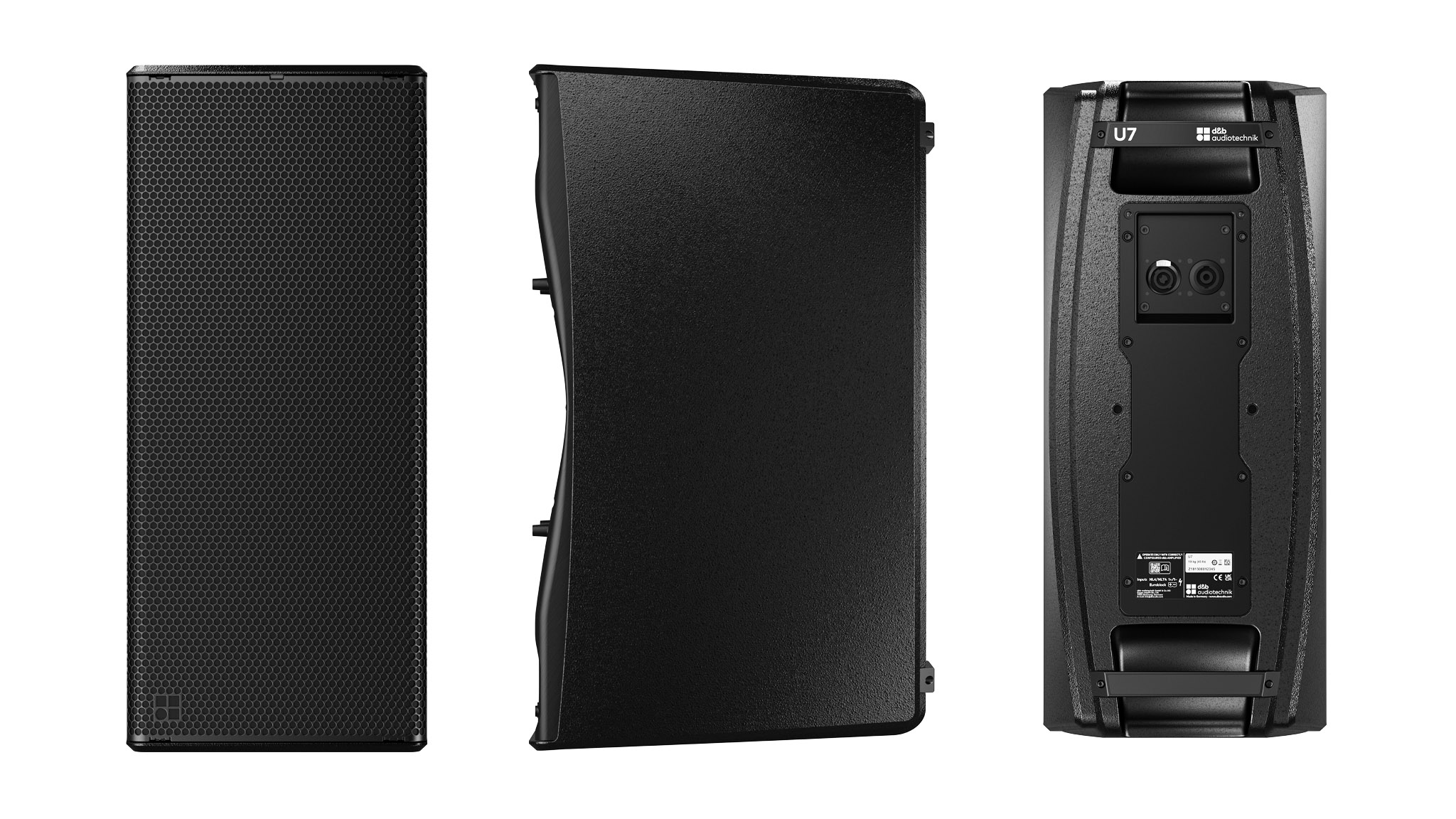

d&b audiotechnik U7
Найпотужніша модель серії з двома 8″ НЧ-драйверами та 1.26″ компресійним драйвером. Орієнтована на застосування, де потрібен максимальний SPL та розширений низькочастотний діапазон.
✔ Компоненти: 2 × 8″ LF + 1.26″ HF
✔ Покриття: 80° × 55° (обертовий рупор)
✔ SPLmax: 136 dB
✔ Потужність (RMS/peak): 400 W / 1400 W
✔ Частотний діапазон (-5 dB): 55 Hz – 18 kHz
✔ Імпеданс: 6 Ω
✔ Вага: 19.2 кг
Мережеві версії U-Series
- U3N
- U5N
- U7N
Ці моделі акустично ідентичні пасивним, але оснащені інтегрованим підсиленням і підтримують гібридну топологію живлення (AC / PoE++) та сигналу (MILAN / Analog).
Такий підхід дозволяє будувати як традиційні системи, так і децентралізовані мережеві конфігурації з резервуванням живлення й аудіосигналу.
У поєднанні з d&b Soundscape мережеві версії відкривають можливість створення імерсивних звукових середовищ.
Сабвуфери B10 та B10N
Серію U-Series доповнюють компактні сабвуфери B10 та B10N, що оптимально поєднуються з новими топами.
Обидві моделі побудовані на двох 10″ драйверах у фазоінверторному оформленні з оновленою конструкцією портів. Низькопрофільний корпус спрощує інтеграцію в обмежених просторах.

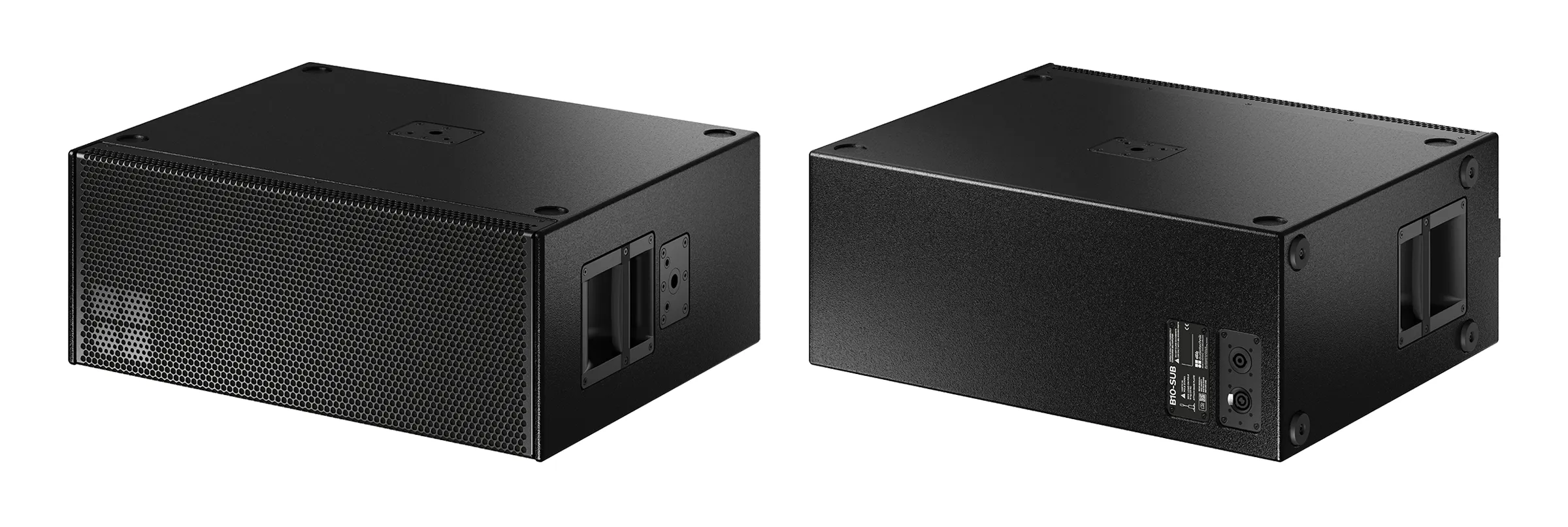

B10-SUB
✔ Компоненти: 2 × 10″
✔ SPLmax: 130 dB
✔ Потужність (RMS/peak): 500 W / 1200 W
✔ Частотний діапазон (-5 dB): 38 Hz – 130 Hz
✔ Імпеданс: 6 Ω
✔ Вага: 27 кг

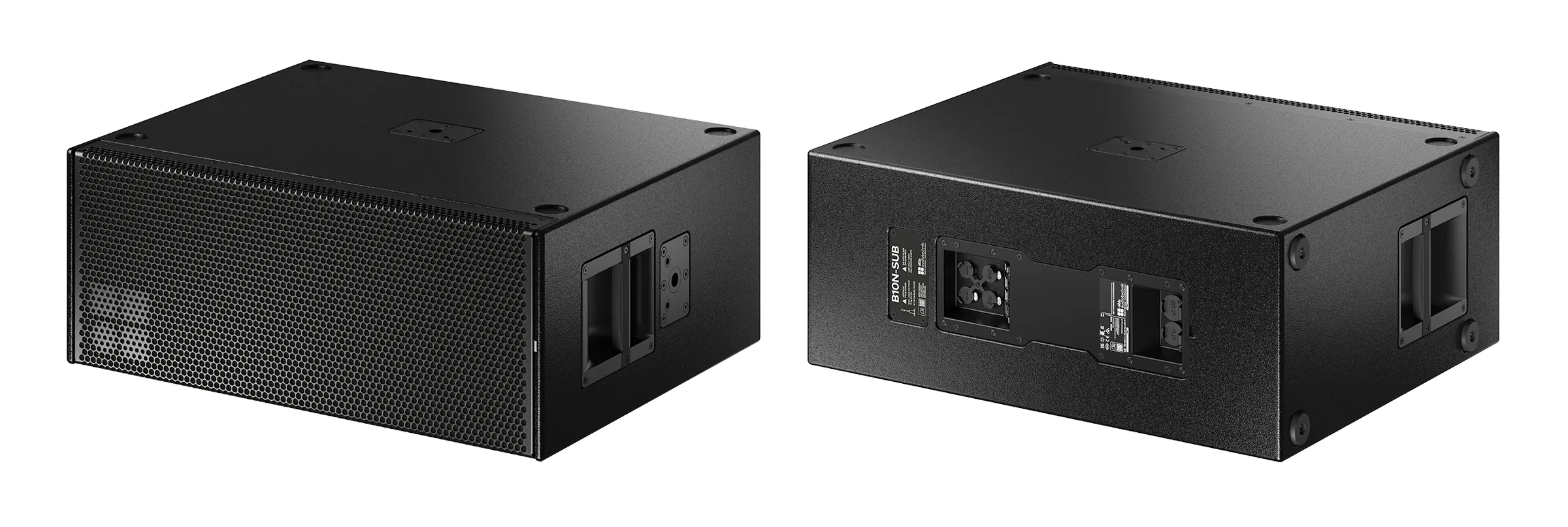

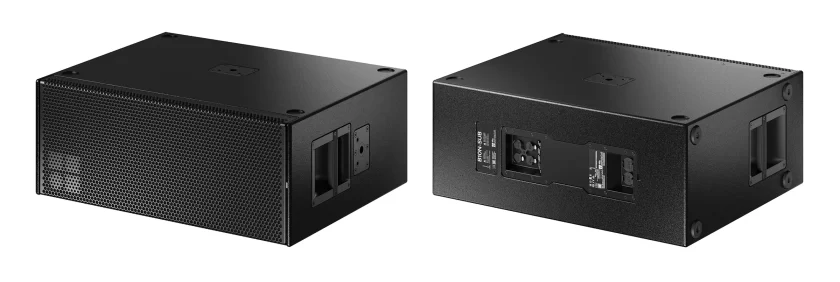

B10N-SUB
Мережевий варіант із тією ж акустичною платформою, що й у B10, але з гібридною архітектурою підключення.
✔ Компоненти: 2 × 10″
✔ SPLmax: 129 dB
✔ Частотний діапазон (-5 dB): 38 Hz – 130 Hz
✔ Вага: 28.5 кг
Інсталяційні версії Bi10 та Bi10N
Bi10 і Bi10N — інсталяційні аналоги сабвуферів B10 / B10N. Акустична частина збережена, але корпус адаптовано для стаціонарних проєктів із відповідними елементами кріплення.

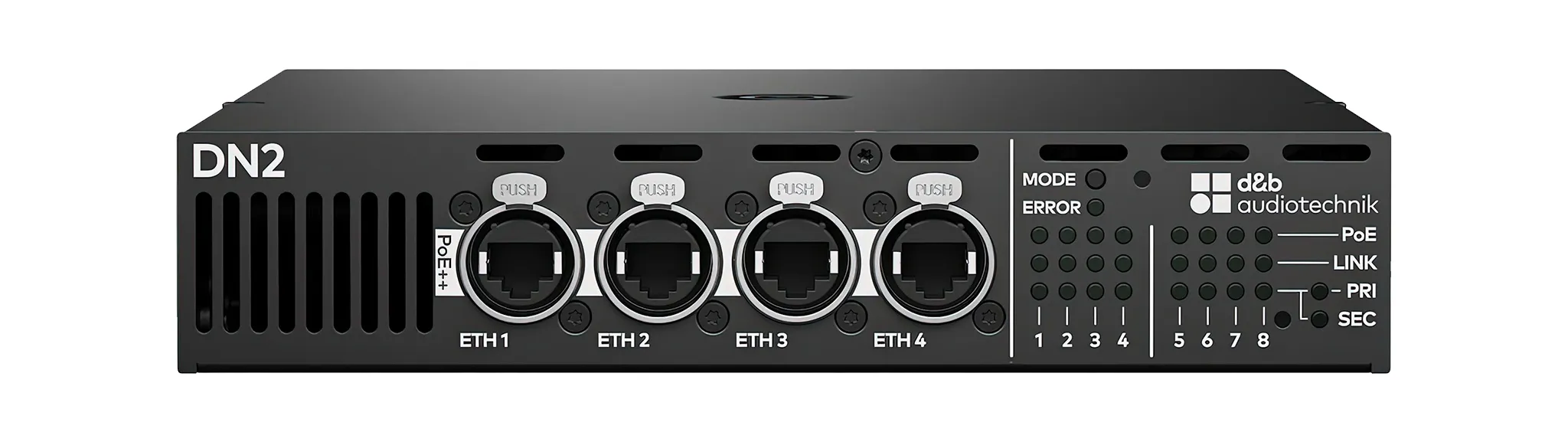

Мережевий комутатор DN2
Для мережевих систем d&b пропонує комутатор DN2 Ethernet PoE++. Це рішення дозволяє подавати живлення, аудіо та керування через один кабель Ethernet.
DN2 забезпечує до 90 Вт на кожному з 8 портів одночасно через PoE++, що спрощує побудову систем із мережевими гучномовцями U-Series.
Підсумок
U-Series — це нове бачення інсталяційних точкових гучномовців і d&b до більш гнучкої гібридної архітектури. Вона поєднує традиційну надійність пасивної системи з можливостями децентралізованої мережевої топології. Для інженера це означає ширший вибір конфігурацій — від класичного підсилювального реку до повністю мережевої системи з живленням, аудіо та керуванням по одному кабелю.
